    粗糙度仪测量平台的应用

    2021-09-10 13:57:21  来源：宁波经济技术开发区凯诺仪器有限公司

    粗糙度仪测量平台的应用
    粗糙度仪常用于金属表面的粗糙度检测，主要分为手持式和台式两种。粗糙度仪常常与粗糙度测量平台配合使用。本文主要介绍北京时代粗糙度测量平台的产品特点以及在粗糙度仪上的应用。

    粗糙度仪测量平台的应用——粗糙度仪测量平台TA610：

    齿条升降，立柱可以随意转动，用来测量不容易放置的工件，可提高测量精度

    花岗岩平台平面度：00级|平面公差值3μm

    花岗岩平台尺寸：400×250×70mm

    垂直升降高度：270mm

    垂直升降微调量：20mm

    粗糙度仪测量平台的应用——粗糙度仪测量平台TA620：

    丝杆升降，平台上设置V型槽，用来测量形状较小的工件，可提高测量精度

    花岗岩平台平面度：00级|平面公差值3μm

    花岗岩平台尺寸：400×250×70mm

    垂直升降高度：300±1mm

    升降回程误差：≤手轮旋转1/6圈

    粗糙度仪测量平台的应用——TA630微调平台：

    X—Y平面转角，俯仰角。

    调整范围：X向 ±12.5mm Y向：±12.5mm

    旋转角度：粗调 360 微调±5 俯仰角度 0～5
    粗糙度仪测量平台的应用——粗糙度仪测量平台TA650（TR300砖用）
    垂直方向上的升降高度：300±1mm微调由仪器上的可调支架完成

    垂直方向上的旋转角度：±45°

    回程误差：不大于手轮的1/6圈

    平台的平面度：00级|平面公差值3μm

    平台尺寸：600×420×80 mm

    总高度：695 mm

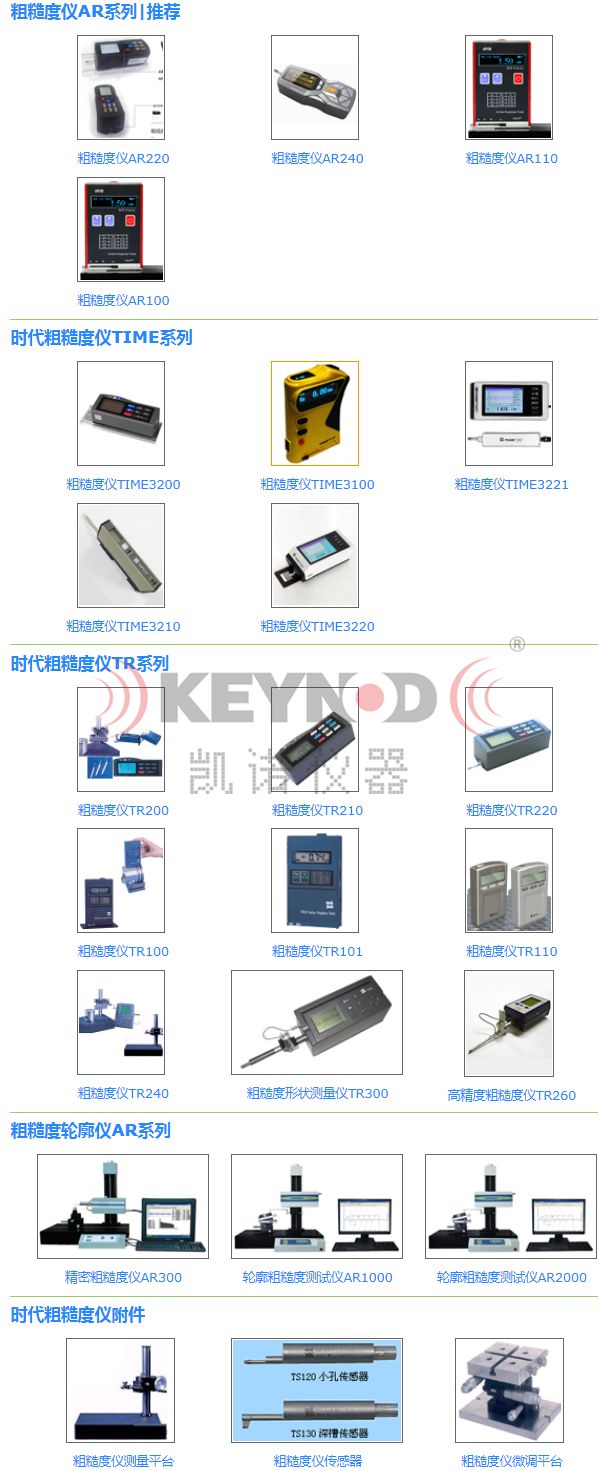

    粗糙度仪测量平台与粗糙度仪：
