磁性涡流两用涂镀层测厚仪基础知识

2021-09-17 14:25:37 来源：宁波经济技术开发区凯诺仪器有限公司

磁性涡流两用涂镀层测厚仪基础知识
涂镀层测厚仪是用于测量各种金属材料上的油漆层、氧化层、镀层等，根据基材不同目前主要分为磁性测厚仪、涡流测厚仪和两用测厚仪。目前市面上比较热销的主要有磁性涂层测厚仪和两用型的涂层测厚仪。相关产品：北京时代TIME2500磁性一体式涂镀层测厚仪、TIME2510两用型涂镀层测厚仪、TIME2601两用型涂镀层测厚仪等，更多产品选型欢迎来电咨询确认。
磁性涡流两用涂镀层测厚仪的工作原理：
（1）磁性测厚仪的工作原理：
当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。
（2）涡流测厚仪的工作原理：
高频交流信号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。这个反馈作用量表征了测头与导电基体之间距离的大小，也就是导电基体上非导电覆层厚度的大小。

那么我们应该如何区分磁性金属和非磁性金属？

磁性金属有三类：钢铁、镍金属、部分不锈钢(马氏体或铁素体型：如404B，430、420、410等)除了上述三种金属外的其他金属均为非磁性金属，如铜、锡、铅、及奥氏体型不锈钢（如404B，430、420、410）。
磁性涡流两用涂镀层测厚仪代表符号：

涂镀层测厚仪按照磁性、涡流、两用对应F、N、FN三种符号。

F代表铁磁性基体，F型的涂层测厚仪采用电磁感应原理，来测量钢、铁等铁磁质金属基体上的非铁磁性涂层、镀层，例如：漆、粉末、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉、瓷、珐琅、氧化层等。

N代表非铁磁性基体，N型的涂层测厚仪采用电涡流原理；来测量用涡流传感器测量铜、铝、锌、锡等基体上的珐琅、橡胶、油漆、塑料层等。

FN型的涂层测厚仪既采用电磁感应原理，又采用采用电涡流原理，是F型和N型的二合一型涂层测厚仪。用途见上。有一个F探头的磁性测厚仪；FN是指带有两个探头的磁性和涡流两用型二合一涂层测厚仪。

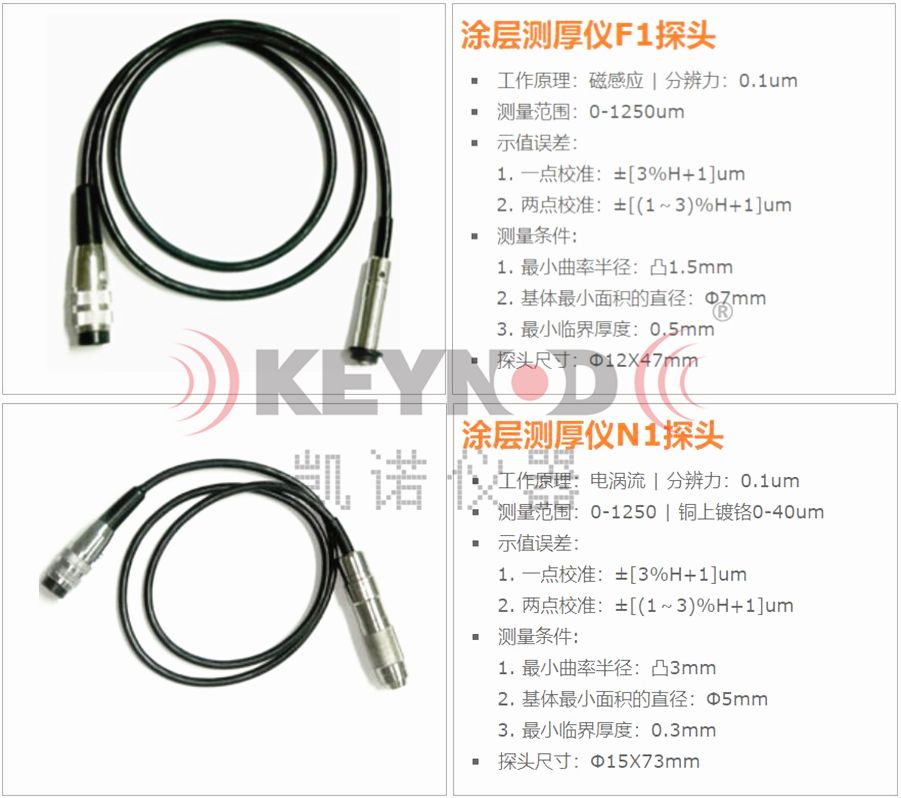

磁性涡流两用涂镀层测厚仪常用探头：
