    AHAI1032隔声量测量系统——驻波分离法和传递矩阵法

    2021-11-25 11:33:31  来源：宁波经济技术开发区凯诺仪器有限公司

    AHAI1032隔声量测量系统——驻波分离法和传递矩阵法
    国内外一些学者在假定材料是几何对称的前提下，提出了驻波分离法，在测试试件前后分别放置两个传声器，用于测量所在位置处的声压，将入射波和反射波分开，通过分离出来的接收端入射波与入射端反射波就可以得到声压透射系数。因此，可以直接通过四个传声器的复声压来计算声压透射系数，从而得到样品的传声损失。

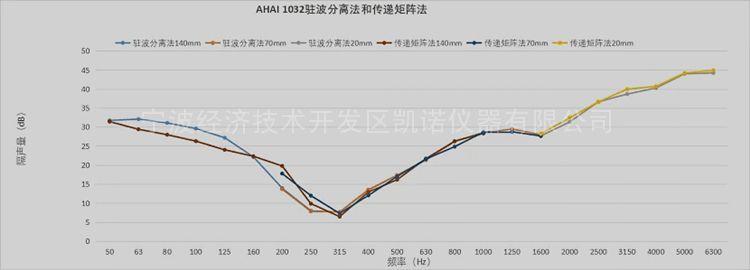

    采用同一套AHAI1032隔声量测量系统，分别采用简化的驻波分离法与传递矩阵法（一次测量法）对2mm厚的有机玻璃的隔声量进行测试。

    从上图可以看出，315Hz以上两种方法的一致性较好，315Hz以下隔声量樶大差值可达5dB。低频产生测量差异的主要原因可以分为两种：一是，传递矩阵法中通过交换通道测量传递函数，得到传递函数校准因数，可以对传声器的幅值以及相位失配做出修正。因此，相对于传递矩阵法，驻波分离法对传声器的幅值和相位一致性的要求更高。二是，传递矩阵法是基于传递函数进行计算的，通过多次平均，传递函数能够降低输入或者输出信号噪声对计算结果的影响，提高系统的抗噪能力。且传递矩阵法（二次测量）还能测量前后两面性质不同的材料的隔声量。



    AHAI1032隔声量测量系统按GBZ 27764-2011标准的要求开发而成。支持四传声器传递矩阵法中的一次测量与二次测量，可以对两面同性或不同性的材料进行法向透射系数的测量。由于四个传声器进行了相位及幅度的配对，也支持简化的驻波分离法的测量。
    AHAI1032隔声量测量系统一个测量可以同时得到：法向透射系数、法向入射传声损失、反射因数、吸声系数、材料中的复波数、特征阻抗、传递矩阵多个指标。

    ●符合GBZ 27764/ASTM 2611-09等标准

    ●支持自定义传声器间距

    ●频率分辨率支持1Hz，且多种选择可调

    ●支持非均匀（两面入射、反射系数不同）材料测试

    ●多种管径，多种传声器间距，测量的频率范围宽

    ●相位严格配对，测量下限频率低

    ●只需小的样品，样品安装及拆卸方便，样品的后腔可调节

    ●测试效率高，测量精度高

    ●测量参数齐全，并可以导出及自动生成报告

    ●软件提示信息丰富，用户可在软件引导下轻松完成测试

    ●支持不同频段的吸声或隔声特性曲线自动合并

    ●支持同一频带多条吸声或隔声特性曲线自动平均
