TH2692型同惠新款绝缘电阻测试仪
同惠新款TH2692型是一款高电压爬升速度、高精度、高稳定性的绝缘电阻测试仪，具有高低端接触检查功能和上下限分选功能可以广泛的应用于产线的自动化测试，自带的低压短路检测功能非常适应电池电芯的微短路测试，体积小、配置全、功能强大。

TH2692型同惠新款绝缘电阻测试仪功能特点：

（1）超小体积、配置齐全

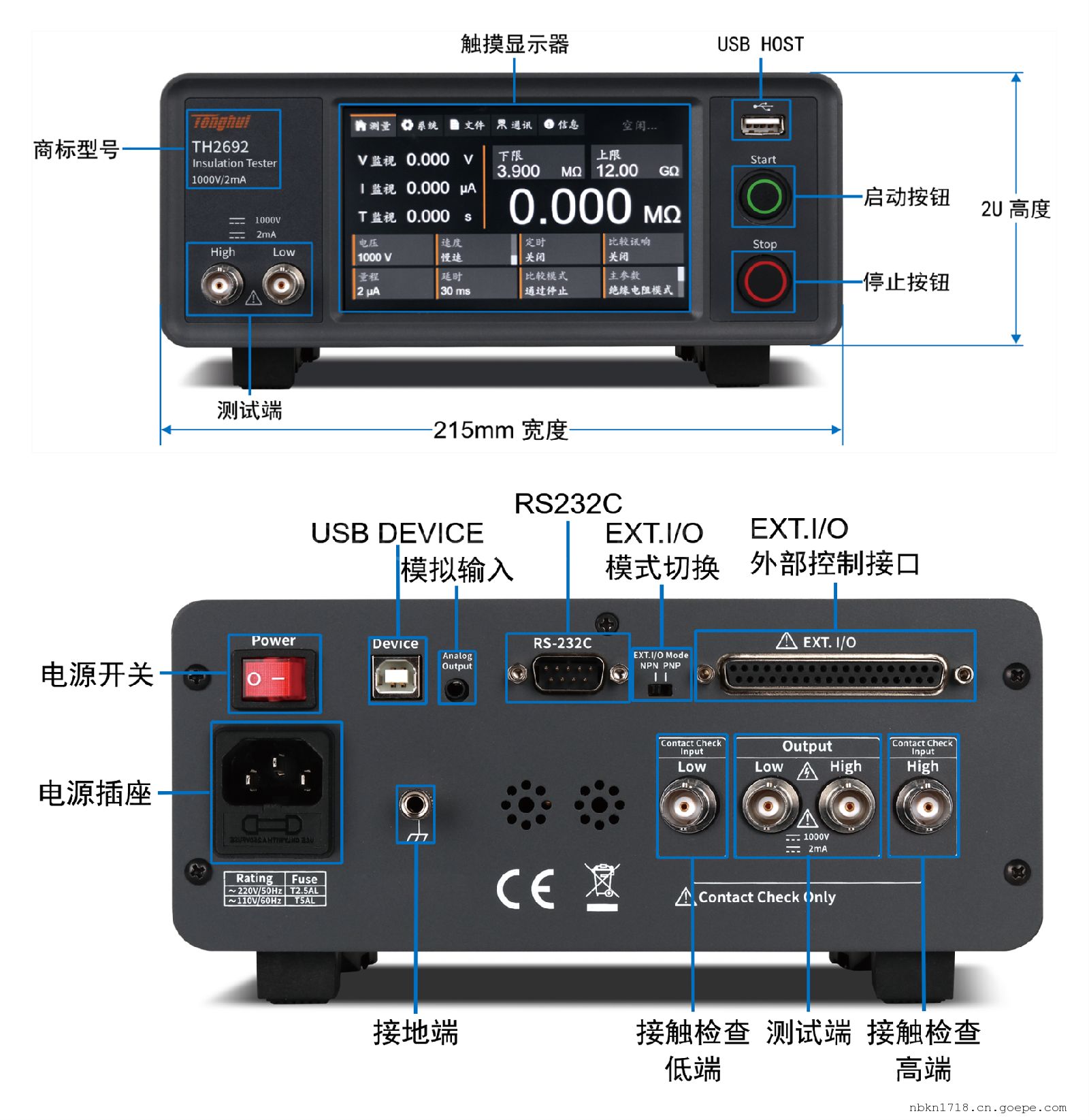

TH2692体积小巧，标准2U高度，前后测试端，标配了RS232C、USB DEVICE、USB HOST、EXT.I/O、Analog等接口，无论上架测试、测试台还是自动化产线集成，都游刃有余。
（2）5寸电容式触摸屏，友好互动界面
TH2692采用5寸电容式触摸屏，积木式设计的操作界面简洁而又全面，测量参数设置、测量参数回读、极限设置、测量结果判断等在单个页面即可显示，一目了然。
（3）接触检查功能，保证测量结果正确无误。
在进行绝缘电阻测试时，判断依据是根据测量回路返回的电流值或电阻值判断是否合格，绝缘电阻越高代表绝缘性能越好。但如果测试线断路、测试工装表面氧化或磨损，会导致测试线与被测件接触不良，此时测量回路会得到近似0的电流值或超出仪器测量范围的绝缘电阻值，依据预设的评判标准，这种读数结果可能会被错误地解读为被测元件处于良好状态，即判定为良品。然而，事实真相是，由于实际测试并未有效进行，这一判断结果是不准确的，因此构成了对被测元件状态的误判。为解决此问题，TH2692特别设计了接触检查功能，开启此功能后，每次读取测试电压后均进行接触检查，以保证测试过程中测试回路突然中断亦能实时判断，并及时在主参数区域显示并标明接触不良的具体测试端。
（4）短路检查（电池微短路测试）功能，无损检测电芯微短路
锂电池在生产过程中，会在电池内部电芯与电芯之间、或单片电芯内部形成微小局部短路情况，即微短路。微短路情况不会直接烧坏电池，而是在较短时间内（几周或几个月）降低电芯性能，导致电芯或电池组完全不能使用。
（5）主副参数比较器，多种判断结果输出方式，适合自动化系统配套
仪器可对电流或绝缘电阻进行比较分选，主参数为绝缘电阻模式时上下限设置范围：0.000 - 1000GΩ，主参数为电流模式，上下限设置范围：0.000 - 1000A，主副参数可直接点击屏幕主参数位置快速切换。
TH2692型同惠新款绝缘电阻测试仪型号参数：

产品型号		TH2692
显示	显示器	5寸电容式触摸屏，中英文操作界面
	测量分辨率	3 ¾
电阻测量	测量范围	10kΩ - 100GΩ
	测量精度	I > 100nA		±2%读数
		10nA < I ≤ 100nA		±5%读数
		1nA < I ≤ 10nA		±25%读数
	显示分辨率	R < 1GΩ		3 ¾位
		1GΩ ≤ R < 10GΩ		2位小数
		R ≥ 10GΩ		1位小数
电压输出	设置范围	25V - 1000V
	设置分辨率	1V
	输出精度	1%设置电压 ±1V
	读取精度	1%设置电压 ±1V
	显示分辨率	25V ≤ 设置电压 < 40V		0.01V
		40V ≤ 设置电压 < 400V		0.1V
		400V ≤ 设置电压 ≤ 1000V		1V
电流测量	量程	2mA	200μA		20μA	2μA
	测试范围	220μA - 2.4mA	22μA - 220μA		2.2μA - 22μA	0 - 2.2μA
	显示分辨率	3 ¾位
测试速度	量程	2mA	200μA		20μA	2μA
	快速	30-50ms				80ms
	中速	200ms
	慢速	500ms
比较器功能		电阻上下限、电流上下限
量程		自动、2mA、200μA、20μA、2μA
接口		RS232C、USB DEVICE、USB HOST、EXT.I/O、Analog
存储器		仪器内部 16 组测试文件
工作温、湿度		0°C - 40°C，≤80%RH
电源		AC：90V-121V（60Hz）或198V-242V（50Hz）,50/60Hz
功率		25VA
外形尺寸（mm）		215(W)×89(H)×154(D)
重量		1.9kg
